EDA电子设计自动化工具入门与实战指南

最近不少朋友问我，想学画电路板、搞芯片设计，第一步到底该干啥。其实不管你是电子专业的学生，还是干了几年想转岗的硬件工程师，绕不开的一个东西就是EDA(电子设计自动化工具)。说白了，它就是帮你把脑子里那些电路想法，变成电脑上能看、能仿真、能拿去生产的图纸和文件的软件。今天我就按自己踩过的坑，聊聊EDA工具怎么入门、怎么实战，尽量说人话，不整那些虚的。

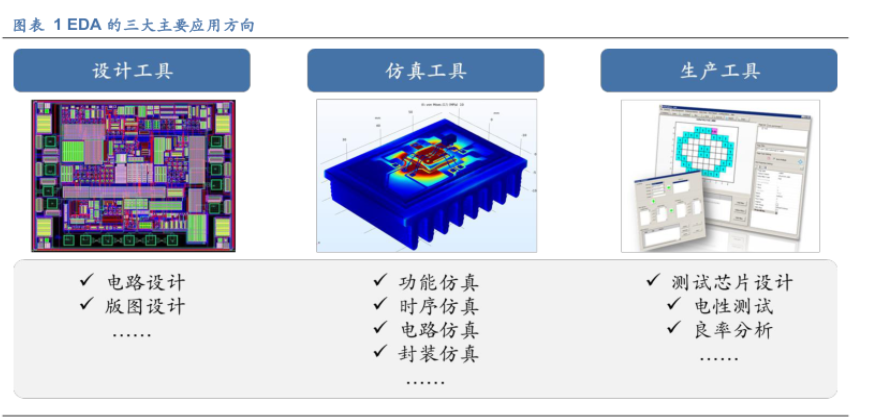

先搞明白EDA工具到底能干啥

很多人一上来就纠结学哪个软件，其实先弄清楚EDA(电子设计自动化工具)能帮你做哪几件事更实在。最常用的就三块：画原理图、做PCB布局布线、还有电路仿真。画原理图就是把电阻电容芯片用线连起来，告诉软件你要实现什么功能；PCB那块就是把这些器件摆到一块板子上，把线连通，还得考虑别互相干扰；仿真则是先在电脑上跑一遍，看看信号对不对，省得板子打回来才发现问题。我刚开始学的时候，上来就闷头画图，结果连封装是啥都没搞懂，打回来的板子焊盘对不上，几百块钱直接打水漂。所以新手第一步，别急着动手，先找个EDA软件教程把基础概念过一遍，磨刀不误砍柴工。

新手选哪个EDA软件不踩坑

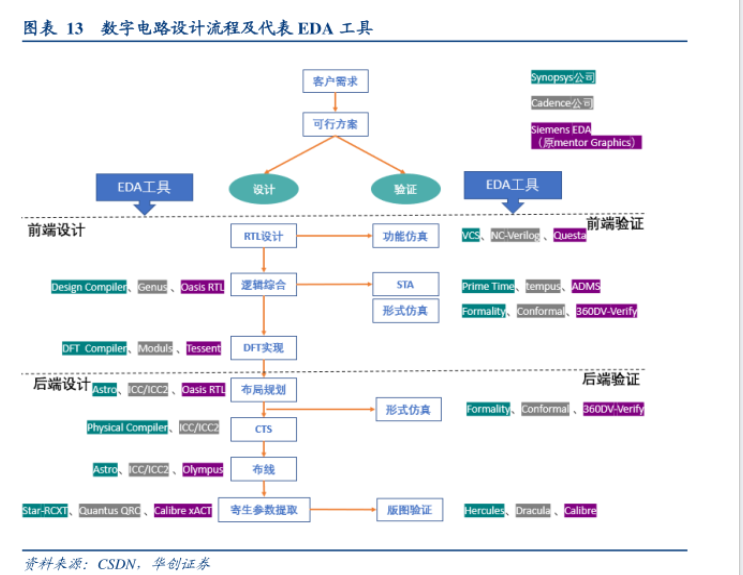

现在市面上主流的EDA工具就那么几款，选哪个得看你的用途。要是学生或者个人练手，我比较推荐从KiCad开始，免费开源，功能也够用，装完就能跑，不用折腾破解。要是你打算去公司上班，那最好直接学Altium Designer或者Cadence，尤其做消费电子的公司，AD用得特别多。不过这些商业软件正版贵得离谱，学习阶段可以先用教育版或者找找替代方案。还有一类是做芯片设计的，那就得碰Synopsys、Cadence那些更专业的EDA(电子设计自动化工具)了，那个门槛更高，一般得有人带。我自己的路线是先用KiCad画了两块简单的板子找感觉，后来换AD也没觉得特别吃力，底层逻辑都是通的。

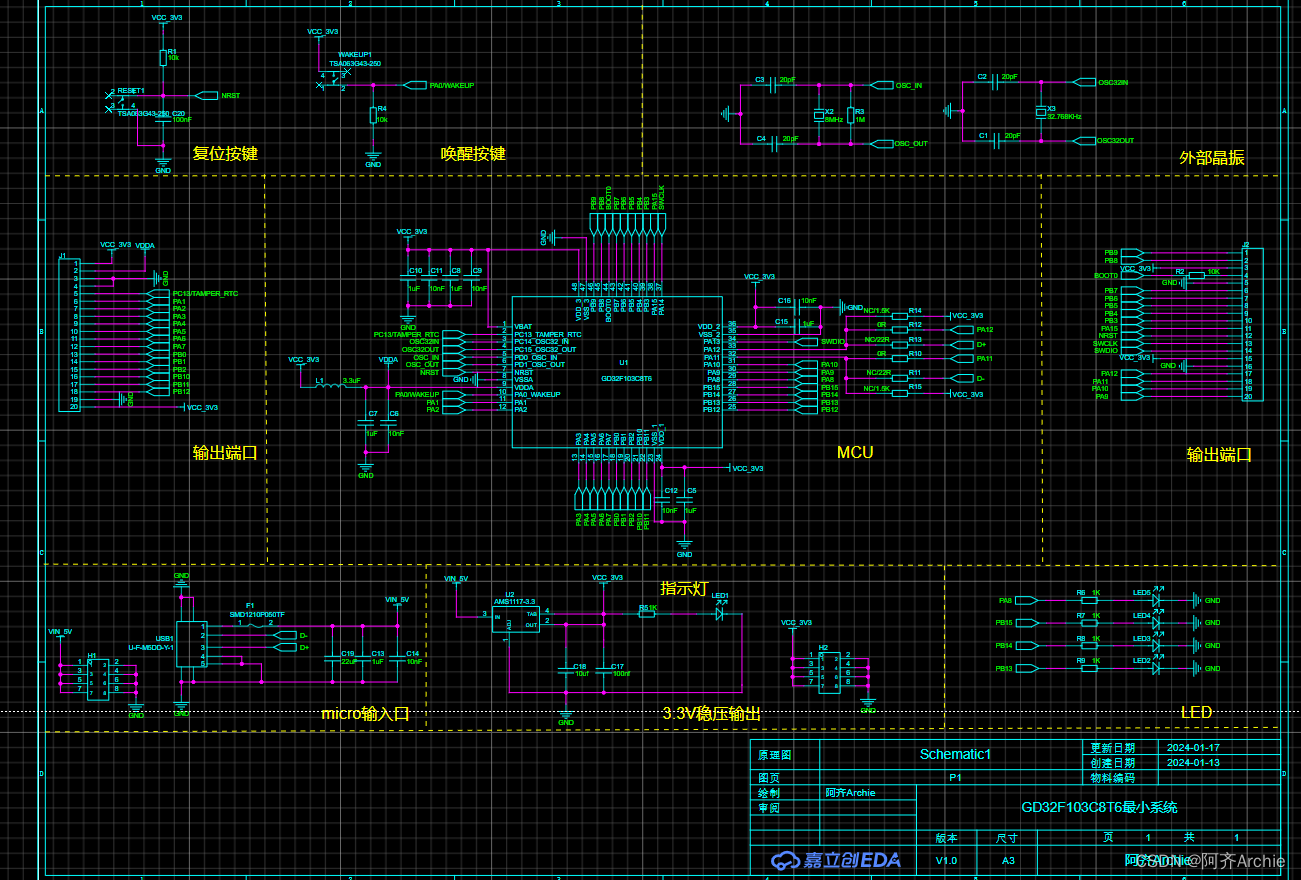

动手实战：从零画第一张原理图

装好软件之后，别急着搞复杂的。先建一个工程，然后从器件库里拖一个电阻、一个LED、一个电源符号出来，试着把它们连起来。这一步看着简单，但新手最容易犯的错就是引脚方向搞反，或者网络标签乱起名字。我建议你一开始就养成好习惯，网络标签用英文加数字，别用中文，不然导入PCB的时候容易报错。画完原理图记得点一下编译检查，软件会告诉你哪里没连上、哪里重复了。等原理图没问题了，再生成PCB，这时候你会看到一堆器件叠在一起，别慌，一个个拖开，按功能模块摆好位置。布线的时候先走关键信号线，电源线最后铺铜处理。整个过程走一遍下来，你对EDA(电子设计自动化工具)的理解会深很多，比看十遍教程都管用。

几个容易忽略的实用小技巧

第一，快捷键一定要记。像AD里面走线是P+T，放过孔是P+V，用熟了效率翻倍。第二，器件封装别随便选，一定要对着实物或者数据手册确认，尤其是芯片的引脚间距，差0.5毫米板子就废了。第三，学会用规则约束，比如线宽最小多少、间距最小多少，提前设好，软件会自动帮你检查，省得回头返工。第四，多看看别人的开源项目，GitHub上有很多用EDA(电子设计自动化工具)画的板子，下载下来研究研究布局和走线思路，比闷头自己琢磨快得多。我到现在还保持着每周翻几个开源硬件项目的习惯，总能学到新东西。

总的来说，EDA入门没那么玄乎，关键是别光看不动手。找个简单的项目，比如做个LED闪烁板或者温湿度采集板，从头到尾走一遍，遇到问题就搜就问，慢慢就上手了。别怕画错，谁还没打废过几块板子呢。
